SMART DIMMER ΡΑΓΑΣ 0/1-10V (Wi-Fi) SD-V10/R

Ο ρυθμιστής φωτισμού SD-V10/R (Dimmer ράγας / 1 Channel) είναι ένα προϊόν ψηφιακής τεχνολογίας της σειράς MASTER Smart Home.

Είναι κατάλληλος για συσκευές που δέχονται έλεγχο μέσω πρωτοκόλλου 0/1-10V, όπως φωτιστικά σώματα τύπου LED PANEL (Dimmable), Dimmable Drivers και Inverters.

Ρυθμίστε την ένταση στον φωτισμό και απολαύστε τη γραμμική αυξομείωση και σταθερότητα στη λειτουργία.

Με δυνατότητα χειρισμού τοπικά μέσω μπουτόν και απομακρυσμένα μέσω Internet ή Wi-Fi χρησιμοποιώντας Smartphone, Tablet ή PC μέσω της εφαρμογής “MASTER Smart Ηome”.


Ο παρακάτω οδηγός χρήσης (manual) θα σας βοηθήσει να εγκαταστήσετε την εφαρμογή «MASTER Smart Ηome» για Android ή iΟS και να απολαύσετε τις ‘έξυπνες‘ λειτουργίες ελέγχου και διαχείρισης του φωτισμού σας.

PDF Manual

Κατεβάστε το manual του προϊόντος SD-V10/R



Πλεονεκτήματα

  • Εύχρηστο και φιλικό interface στην ελληνική και αγγλική γλώσσα
  • Συμβατό με φωνητικές εντολές μέσω Google Assistant και Amazon Alexa
  • Δεν απαιτείται κεντρικός κόμβος διασύνδεσης (hub)
  • Αυτόματη αναβάθμιση υλικολογισμικού (firmware)
  • Δυνατότητα εβδομαδιαίου χρονοπρογραμματισμού εντολών
  • Λειτουργία Soft Start
  • Συμμετοχή σε κεντρική εντολή "MASTER OFF" (σβήσιμο όλων)
  • Προ-ρύθμιση του ελάχιστου ορίου φωτεινότητας των λαμπτήρων
  • Μέγιστη οικονομία και άνεση μέσω έξυπνων σεναρίων
  • Ασφαλής σύνδεση στο τοπικό δίκτυο μέσω Wi-Fi / 2,4 GHz
  • Χαμηλό κόστος εφαρμογής σε υφιστάμενες ή νέες εγκαταστάσεις

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΡΥΘΜΙΣΤΗΣ ΦΩΤΙΣΜΟΥ (dimmer): Ηλεκτρονικός 0/1-10V
ΤΑΣΗ ΛΕΙΤΟΥΡΓΙΑΣ: 180-230V AC
ΣΥΧΝΟΤΗΤΑ ΔΙΚΤΥΟΥ: 50Hz
ΕΞΟΔΟΣ: Σήμα εξόδου 0/1-10V (50mA max)
ΠΕΡΙΒΑΛΛΟΝΤΙΚΕΣ ΣΥΝΘΗΚΕΣ ΘΕΡΜΟΚΡΑΣΙΑΣ:
- Λειτουργίας -20°C έως +50°C
- Αποθήκευσης -20°C έως +60°C
ΑΚΡΟΔΕΚΤΕΣ ΑΓΩΓΩΝ: Μονόκλωνο - Πολύκλωνο ∅ 0.75 mm έως ∅ 1.5 mm
ΣΤΕΡΕΩΣΗ: Κούμπωμα σε ράγα 35x7,5mm (DIN 45277)
ΛΕΙΤΟΥΡΓΙΑ: Soft Start
ΑΣΦΑΛΕΙΑ: Ηλεκτρονική (προστασία από υπέρταση και υπερθέρμανση με αυτόματη επαναφορά σε κατάσταση λειτουργίας)

ΦΟΡΤΙΑ ΕΛΕΓΧΟΥ:

  • Drivers
  • Controllers (Ηλεκτρονικά ballasts με πρωτόκολλο επικοινωνίας 0/1-10V)

* Το SD-V10/R μπορεί να ελέγξει ταυτοχρόνως έως και 50 τεμάχια (drivers & controllers) ανά εγκατάσταση.


Ρύθμιση κατώτερου ορίου:
 Το SD-V10/R μας δίνει τη δυνατότητα να προ-ρυθμίσουμε το ελάχιστο σημείο φωτεινότητας των λαμπτήρων Dimmable Led εάν αυτό απαιτείται. Η συγκεκριμένη διαδικασία επιτυγχάνεται μέσω της εφαρμογής MASTER Smart Home.

Χειρισμός

Συσκευή: ON/OFF και Dimming από τη συσκευή
- Μπουτόν: (ON/OFF) Χρησιμοποιείται για την ενεργοποίηση και απενεργοποίηση του φωτισμού.
- Μπουτόν: (+ & -) UP & DOWN Χρησιμοποιούνται για την ρύθμιση της έντασης του φωτισμού στο επιθυμητό σημείο του χειριστή από 1% έως 100%.

Τοπικά: Είσοδο για ενσύρματη εντολή χειρισμού από ένα ή περισσότερα απομακρυσμένα (επίτοιχα) μπουτόν κάθε τύπου και εταιρίας.
- Άναμμα / Σβήσιμο (ON/OFF) με στιγμιαία πίεση του μπουτόν.
- Αυξομείωση του φωτισμού (Dimming) με παρατεταμένη πίεση.

Απομακρυσμένα: Με την εφαρμογή "MASTER Smart Home" για Smartphone, Tablet ή PC μέσω Wi-Fi ή δεδομένων.


Οδηγίες Εγκατάστασης

•  Για την αποφυγή οποιουδήποτε ατυχήματος, η εγκατάσταση πρέπει να γίνεται από εξειδικευμένο προσωπικό.
•  Εσφαλμένη εγκατάσταση και χρήση μπορεί να προκαλέσει ηλεκτροπληξία ή πυρκαγιά.
•  Εγκαταστήστε το προϊόν σύμφωνα με το ηλεκτρολογικό σχέδιο εγκατάστασης.

Το προϊόν συμμορφώνεται με τις απαιτήσεις των παρακάτω Οδηγιών της Ε.Ε.

• 2014/30/ΕΕ (EMC) • 2014/35/ΕΕ (LVD) • 2014/53/ΕΕ (RED)

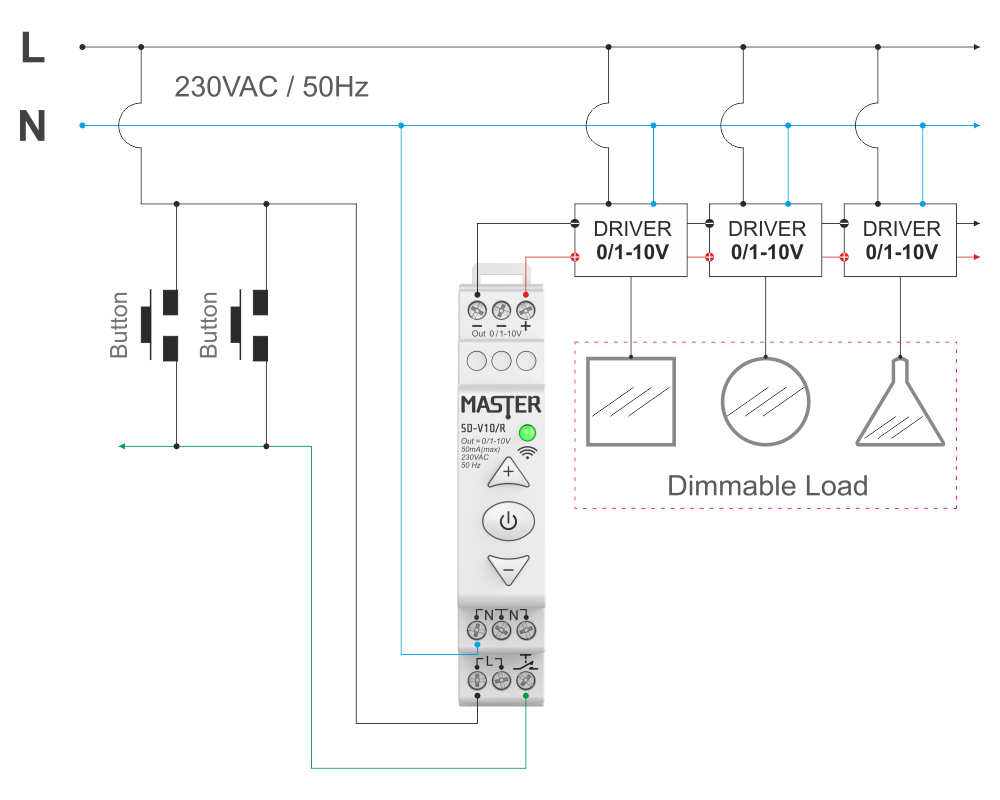

ΣΧΕΔΙΟ ΗΛΕΚΤΡΟΛΟΓΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
